高壓真空斷路器操作機構該如何維護及機構的改

機械故障是造成高壓真空斷路器故障的主要原因，真空斷路器的工作機理是産品機械故障的多發區。據某集团公司直屬電网高壓开關事故統計，33%的事故是由于操作機構未打开造成的，均为10kV开關。在輸電和調试过程中，其他電壓等級斷路器也存在拒开拒關現象；統計數據顯示，全年拒开障礙物的3次也在10kV真空斷路器上。由此可見，高壓斷路器操动機構的故障在整个高壓开關故障中占很大比例。

因此，必須加強对10kV开關機構，特别是操作機構跳閘裝置的維護和管理。为此，我们对事故高發機型的真空斷路器操作機構進行了現场解體试验。通过有針对性的试验結果和对機械結構的失效分析，对真空斷路器操动機構在發生事故时的維護和結構提出了有針对性的改進方案。相關實验及改進方案如下：1。高壓真空斷路器檢查流程：对運行中發生事故，在傳动和试验中被拒的真空斷路器進行了機械特性和機構分解檢查。選用10kV戶內高壓真空斷路器（配專用弹簧儲能操动機構）。

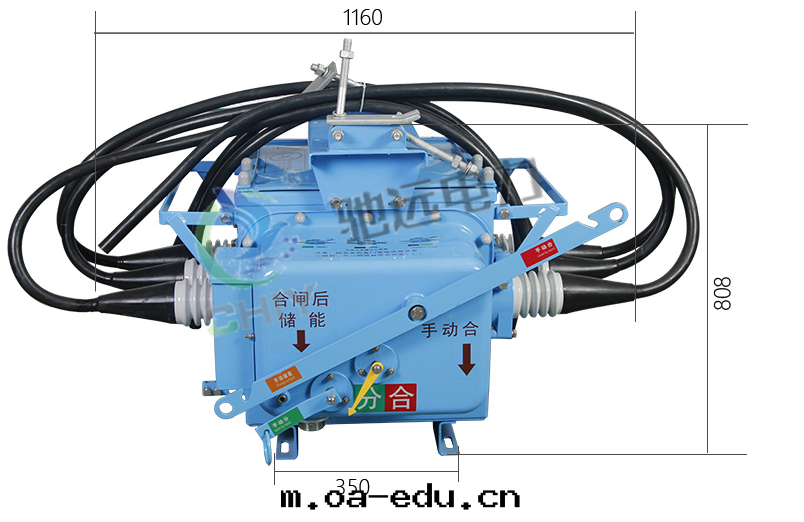

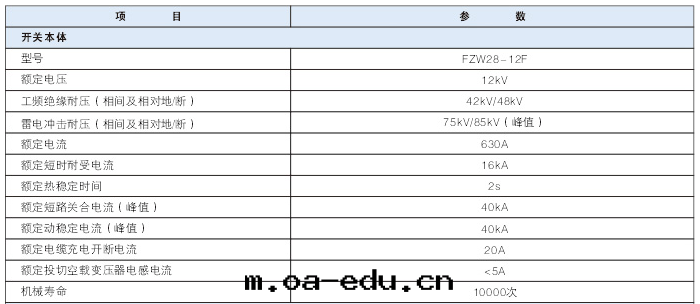

它的一些技术參數如下：

關閉时间：≤75 ms；

开放时间：≤65 ms；

开關线圈額定電壓/電流：DC220V/1A；

过流釋放：5A；

超級沖程：4±1毫米；

接觸距離：11±1mm；

平均閉合速度(6mm)为0.9±0.3m/s；

平均开口速度(6mm)为1.1±0.2m/s；

开閉线圈采用直流螺线管线圈。

当進行开啟时间试验时，当加入80%≤100%額定電壓时，会出現跳閘或延遲动作現象，在试验总數中發生的概率約为10%。

第二，實验分析及对策：t‘=T1-T2=4.193-1=3.193(S)t0=0.065 sΔt=t’-t0=3.128(S)型中间t≤斷路器實際开關时间，t0/斷路器正常最大开關时间，Δt≤斷路器延遲運行时间，具體數據分析如下：

1、当機構發出开關信号时，跳閘信号從跳閘電壓闆發送到斷路器觸點(I-DL)的電流通过时间。結合对DL型空觸點操作时间的分析比較，該斷路器的延时約为3。1與正常行程比較。通过对該機構的拆卸、測试和分析，發現閘闆线圈雖然移动了铁心，但由于"脆性脫扣"，不能立即進入跳閘元件，而是在铁芯吸附一段时间後才從制动器上取下制动器，甚至不打开閘闆。

2.機構各部分的檢查(可視)，機構本身沒有异常現象，但從結構分析来看，开關弹簧從主軸到變速器到开關導電杆的整个切換过程需要經过五軸銷的轉动，旋轉摩擦消耗了大量的切換功，從而降低了傳动效率；

3.觀察到一些开口线圈靠近閘闆制动器，如果沒有足夠的加速度脈沖，則導致磁芯的空距較小，跳閘元件不松开。

4.由于沒有对有關部件進行静态測量，考慮到傳动裝置調整不当和幾何误差大，也是造成傳动效率低、機構被拒的一个重要因素，通过试验分析得出了相應的解决辦法如下：

主要研究結果如下：(1)考慮到直流電磁铁起动吸力小的缺點，为了改善弹簧的开啟工作，增加开口铁心的沖擊力；同时，为了配合二次回路的選擇，抗跳變继電器的選擇和考慮電源電壓的波动，为了防止开關线圈上的壓降过低，开路线圈(參數：DC 220 V，電阻小于175Ω，電流小于1)。用直流220 V、電阻88Ω、電流2的電磁直流线圈代替5A)。5A.

(2)再次進行开合低壓动作试验。

(3)对弹簧關閉機構和閘門機構進行分解和檢修，檢查各部分的间隙、按鈕的深度、紧固各部分的螺釘、向每个旋轉部件添加潤滑油等。通过对高壓真空斷路器的故障分析及相關解决方案，可以看出，在带制动弹簧的真空开關工作機構中，雖然操作機構在切換过程中所做的工作量不大，但其主要能量僅消耗在跳閘機構上，但适合斷路器的可靠动作，並考慮到國內弹簧機構的現狀。斷路器的跳閘機構在滿足設計要求的同时應留有足夠的裕度，並可采用安裝两套脫扣器的方式，以保證機構的可靠跳閘。在使用和維護方面，不适合實現某些厂家提倡的长周期、高頻率維修甚至無維護承諾，而應及时進行日常維護和循环項目維護，以防止因機構卡住或調整不当而導致斷路器拒动現象。
