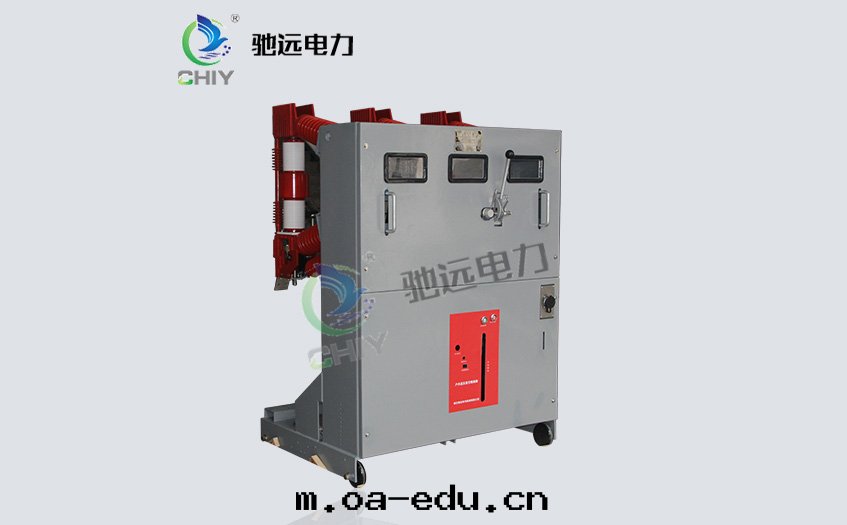

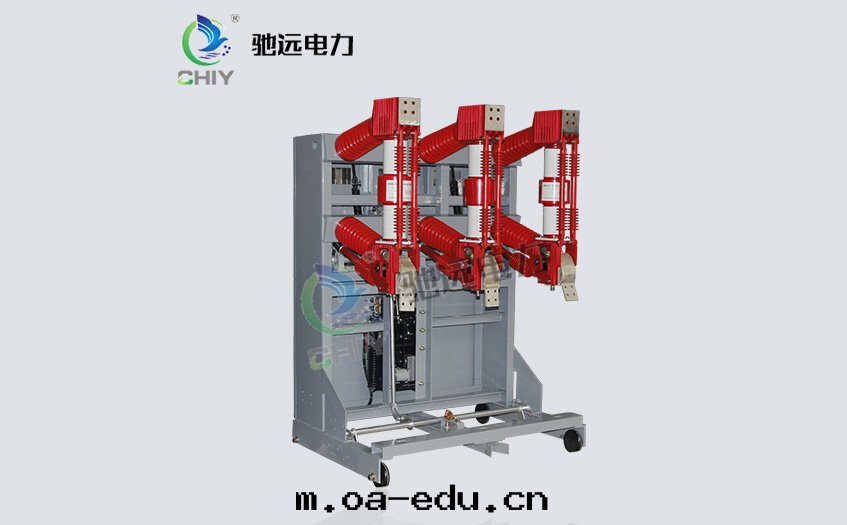

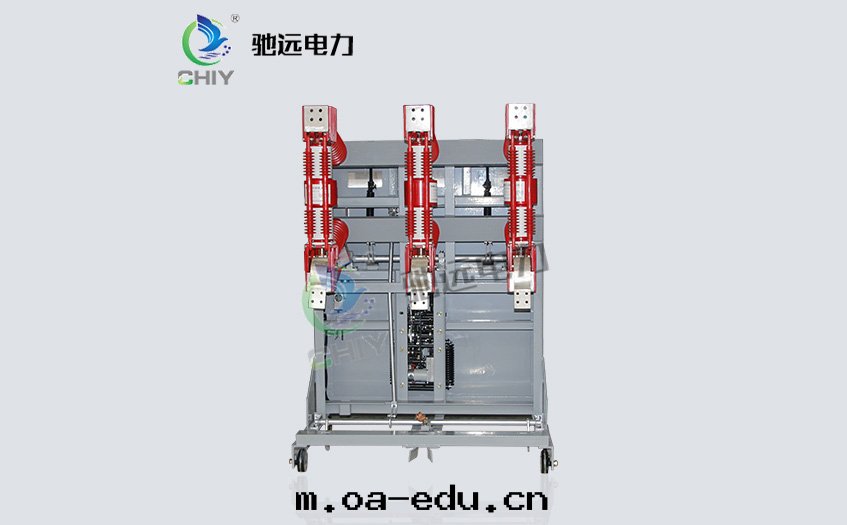

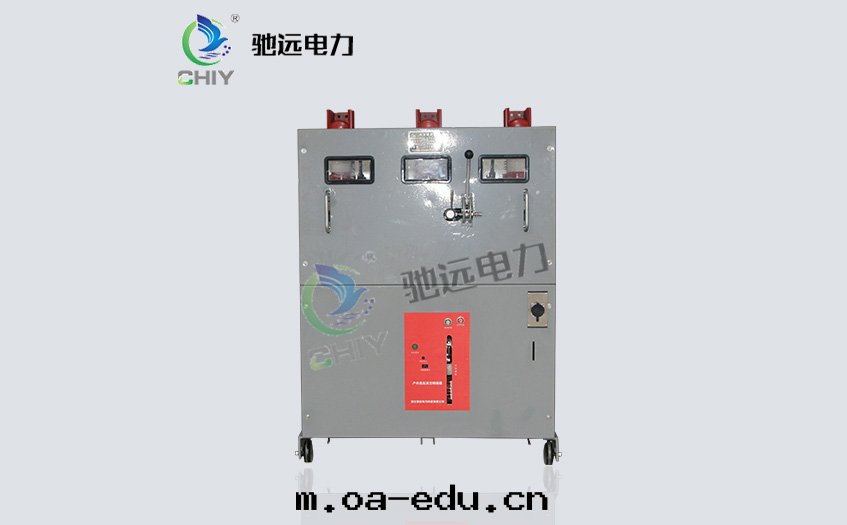

ZN23-35KV/1250-31.5戶內高壓真空斷路器

主要特點

·采用丝杠推進機構.省力、平穩、自鎖性能好。

·體積小巧、操作靈活，具有電气性能可靠、使用壽命长、檢修方便、維護少的特點。

操作機構

·ZN23真空新路器的采用整體式3AV3弹簧操作機構，機構相对成熟，穩定可靠。

·機構設計簡單，輸出曲线及其性能更适合40.5kV真空新路器的特點和要求。

安裝方式

·ZN23真空新路器在开關櫃內的安裝形式既可以是固定式，也可以是抽出式，具有良好的互換性。

·該系列手車式新路器主要配1400mmKYN61型落地櫃，固定式新路器配XGN-40.5、GG1A-40.5及箱式變電站等。

ZN23-35/T1250-31.5型戶內高壓真空新路器（以下簡稱新路器）.适用于三相交流50Hz.額定電壓40.5kV電力系統中，可供工礦企業、發電厂及變電站作为分合負荷電流、过载電流、故障電流之用。

新路器與操动機構采用上下布置結構，有效地降低了新路器的深度。

三相滅弧室和相聯带電體由三只獨立的环氧树脂絕緣筒相隔離，構成複合絕緣結構，新路器滿足正常運行条件下的空气距和爬距要求，並有效地減小了新路器的體積。主導電回路真空滅弧室和动静導電聯接安裝在絕緣簡內，使相间距僅为300mm。主回路電气連接全部采用固定式連接，具有很高的可靠性。絕緣簡安裝在新路器框架上方。

总體布局合理、美觀、簡潔。體積小七、操作靈活.具有電气性能可靠、使用壽命长、檢修方便、機構免維護的特點。

該新路器适用于頻繁操作及多種场合和運行条件比絞苛刻的场所。
