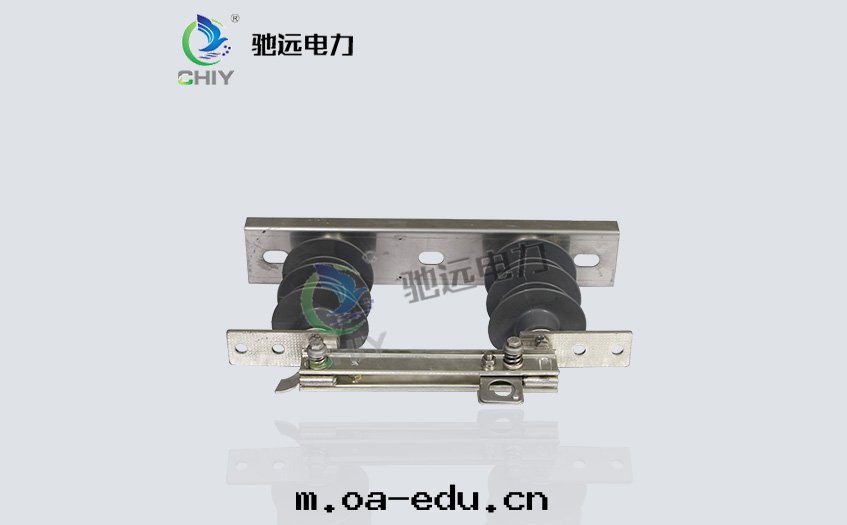

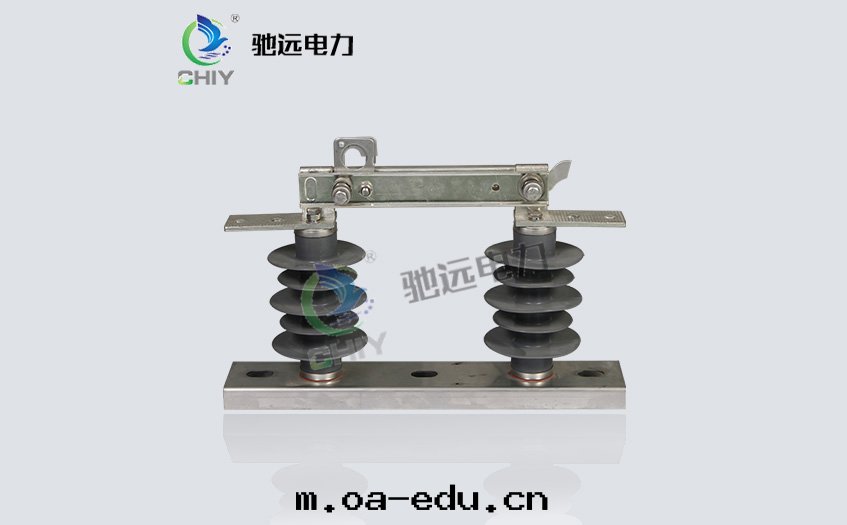

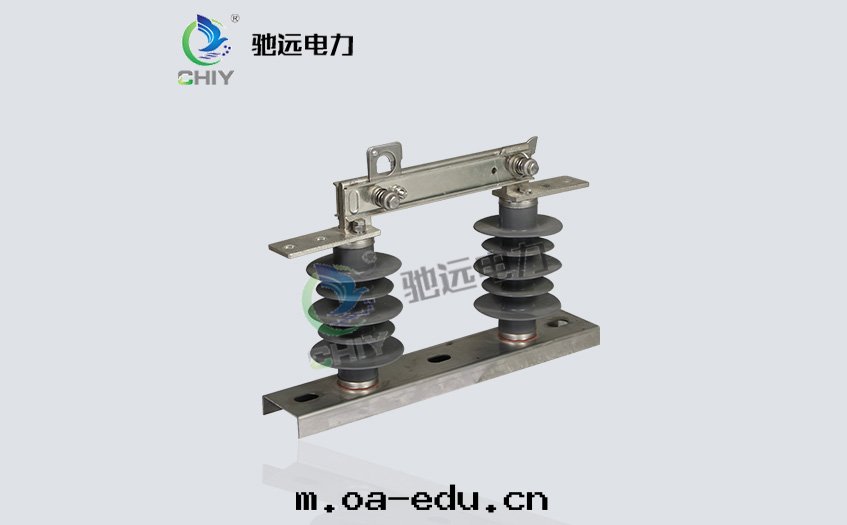

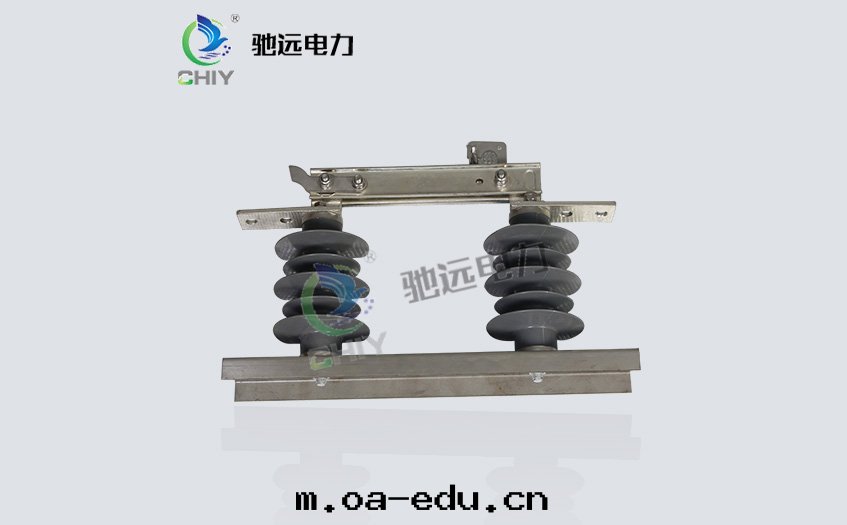

GW9-12/630戶外隔離开關

☆ 海拔：不超过1000m，如海拔高于1000m，則額定絕緣水平應進行相應修正；

☆ 环境温度：上限+45℃，下限-40℃，最热月平均气温30℃，最大日温差25K；

☆ 太陽辐射強度（戶外）：0.1W/cm2；

☆ 風速/風壓（戶外）：34m/s（700Pa）；

☆ 污穢等級：e級；

☆ 覆冰厚度：≤20mm。

☆ 湿度：日相对湿度平均值≤95%，月相对湿度平均值≤90%；

☆ 耐受地震能力：水平加速度0.3 m/s2，垂直加速度0.15 m/s2；

☆ 安全系數：正弦共振三周波，安全系數1.67以上。

☆ 在産品結構和耐腐蝕方面作了重大改進，合閘後導電闆具有自鎖功能，分閘时拉动鈎环自动解鎖，其安裝底座、導電弹簧及弹簧蓋、自鎖裝置的鎖闆、鎖鈎及鎖鈎弹簧、标準件全部采用SUS304無磁不鏽鋼制造，表面亮化處理，耐腐蝕能力強；

☆ 導電闆設有止动銷，最大旋轉开口不小于160度。導電闆觸头處設有不鏽鋼夾簧，經鈍化處理、鉚裝安裝，高弹性，保持接觸壓紧力；

☆ 主導電回路零件材質均为T2紫铜，静觸头和接线闆为整體型材拉制，徹底解决了以往静觸头和接线闆焊接引起的接觸不良問題；

☆ 主回路導電部件表面全部鍍银，厚度不小于20μm，用封閉抗氧化處理技术，表面鍍层光亮持久抗氧化能力強，導電性能優良,回路電阻≤80μΩ；

☆ 接线闆为双孔式結構，采用硬态铜合金材質，外层采用鍍银工艺；

☆ 采用外壓式觸头弹簧，導電觸头为面接觸“圆弧”式結構、高均勻壓力、自淨式，接觸壓力长期保持不變，保證産品长期運行安全可靠；

☆ 絕緣子采用高強瓷或矽橡胶複合材料，大爬距設計，滿足e級防污要求，並具有良好的抗污穢能力和運行特性；

☆ 带電部位的最小对地距離大于200mm，斷口间距離大于230mm，适合高海拔地區使用。

(H)GW9-12系列戶外高壓交流單相隔離开關(以下簡稱“隔離开關”), 供1 0kV线路在有電壓無負载情況下進行換接，以及对被檢修的高壓母线、斷路器等電器設備與带電的高壓线路進行電气隔離之用。

隔離开關符合GB 1985—2014《高壓交流隔離开關和接地开關》、DL/T 486—2010《高壓交流隔離开關和接地开關》等技术标準。
