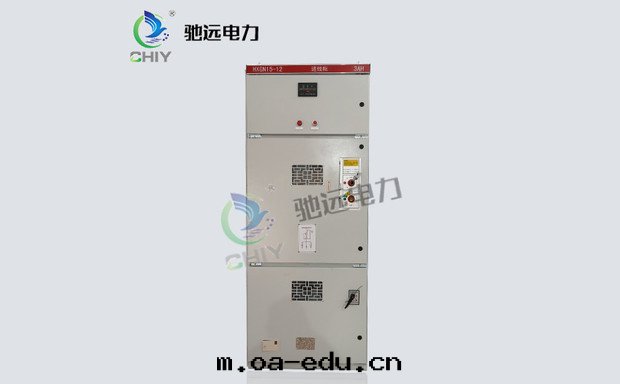

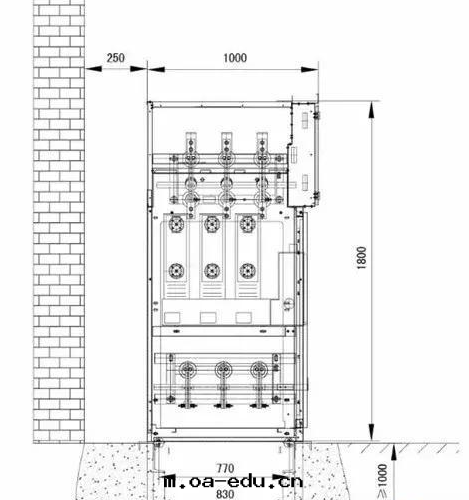

HXGN15-12高壓环网櫃

高壓环网櫃原理

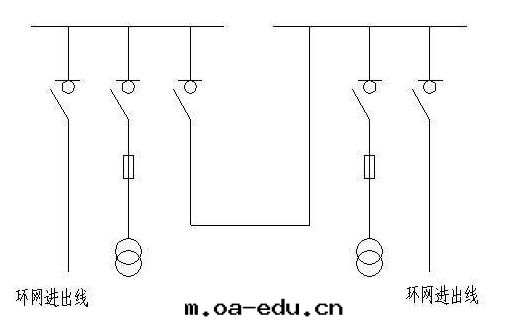

环网是指环形配電网，即供電干线形成一个閉合的环形，供電電源向这个环形干线供電，從干线上再一路一路地通过高壓开關向外配電。高壓环网櫃輸配電的好處是，每一个配電支路，既可以同它的左側干线取電源，又可以由它的右側干线取電源。当左主干线故障时，继续從右主干线、室外环櫃型号獲得電源；当右主干线故障时，高壓环櫃继续從左主干线獲得電源。因此，雖然总電源为單路電源，但從各配電支路得到的好處與双路電源相似，從而提高了電源的可靠性。

所謂“高壓环网櫃”就是每个配電支路設一台开關櫃（出线开關櫃）,这台开關櫃的母线同时就是环形干线的一部門。也就是说，环形干线由連接在一起的各个出线櫃的总线組成。每个出线櫃稱为“环櫃”。實際上單獨拿出一台高壓环网櫃是看不出环网的含義的。

这些高壓环网櫃的都不大，因而高壓环网櫃的高壓开關一般不采用結構複雜的斷路器而采取結構簡單的带高壓熔斷器的高壓負荷开關。即崇州环櫃、环櫃內的高壓开關一般为負荷开關。高壓环网櫃用負荷开關操作正常電流，而用切除短路電流，这两者結合起来取代了。当然这只能局限在一定容量內。

这種开關櫃也可用于無回路配電系統。随着此類开關櫃的廣泛應用，“高壓环櫃”已跳出了回路配電的範圍，一般是指以負荷开關为主的高壓开關櫃。

高壓环网櫃保護裝置

大容量是我公司在总結了國內外同行多年應用經验基礎上，結合國內綜合自动化系統的實際特點，开發研制的集保護、監視、控制、通信等多種功能于一體的電力自动化高新技术産品，是構成智能化开關櫃的理想電器單元。該産品內置一个由二十多个标準保護程序構成的保護庫，低壓开關櫃，具有对一次設備電壓電流模拟量和开關量的完整強大的采集功能電流測量通过保護ct實現。

微機保護

环櫃雖然使用时间不长，但得到了廣泛的應用。这主要是由于新开發的工業企業和建築。從供配電的角度来看，大对數中、小容量配電變壓器一般不超过1250kVA，且长期穩定供電。对于这樣的用戶来说，环形网櫃的性能並不是最完美的，但它是足夠的和勝任的。随着大規模的城市建設，大量大型高层建築物拔地而起，變配電所往往就設在樓下，根據消防要求，變配電設備必須“無油化”，根據建設面積的合理使用，變配電設備應該“小型化”，于是高壓高壓环网櫃或真空斷路器，干式變壓器，干式互感器就進入了幢幢大樓。环櫃結構簡單，運行可靠安全，維護量小。高壓环櫃厂家運行成本低。與带斷路器的开關櫃相比，具有突出的優點。高壓环网櫃要求負荷开關具有更高的性能和更小的體積，新型的負荷开關應運而生，这又反过来带动了高壓环网櫃的技术進步，当今的高壓环网櫃不但性能優良而且系列化了，高壓环网櫃，这更擴展了高壓环网櫃的使用範圍。

由于高壓环网櫃承受較高的壓力，因此需要有保護裝置来保護环网機櫃。微機保護裝置在高壓环网櫃中越来越受歡迎。由于其體積小、环网小、成本低，有必要研制一種經濟實用的計算機保護裝置。

高壓环网櫃的組成部分

一般區分为進线櫃、出线櫃、母线提升櫃、計量櫃、开關櫃等，每組櫃子里又根據不同用途含有不同元件，如斷路器、隔離开關、接地刀閘、母牌、電缆附件、带電顯示器、操作機構、櫃體等等。如果把櫃子用在戶外還要外加外殼。

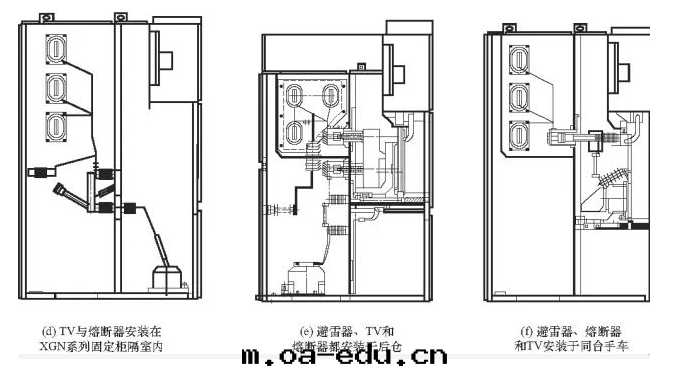

高壓环网櫃的內部元器件

一般的高壓环网櫃，內部具有負荷开關+操作機構，带電顯示器，絕緣子，電流互感器，電壓互感器，真空斷路器，接地开關，避雷器，熔斷器，隔離开關，電缆故障指示器，電动操作機構，機械聯鎖，櫃內照明燈，電磁鎖等。

高壓环网櫃的組成部分

一般區分为進线櫃、出线櫃、母线提升櫃、計量櫃、开關櫃等，每組櫃子里又根據不同用途含有不同元件，如斷路器、隔離开關、接地刀閘、母牌、電缆附件、带電顯示器、操作機構、櫃體等等。如果把櫃子用在戶外還要外加外殼。

分支箱和高壓环网櫃的區别

電缆分支箱的主要作用是将電缆分接或轉接。

1）電缆分接。在一条距離比較长的线路上有多根小面積電缆往往会造成電缆使用浪費，于是在出线到用電負荷中，往往使用主干大電缆出线，然後在接近負荷的时候，使用電缆分支箱将主干電缆分成若干小面積電缆，由小面積電缆接入負荷。这樣的接线方式廣泛用于城市電网中的路燈等供電、小用戶供電。

2）電缆轉接。在一条比較长的线路上，電缆的长度無法滿足线路的要求，那就必須使用電缆接头或者電缆轉接箱，通常短距離时候采用電缆中间接头，但线路比較长的时候，根據經验在1000M以上的電缆线路上，如果電缆中间有多中间接头，为了确保安全，会在其中考慮電缆分支箱進行轉接。

3）分支箱廣泛用于戶外，随着技术的進步，現在带开關的電缆分支箱也不斷增加，而城市電缆往往都采用双回路供電方式，于是有人直接把带开關的分支箱稱为戶外高壓环网櫃，但目前这樣的高壓环网櫃大部分無法實現配网自动化，不过已經厂家推出可以配网自动化的戶外高壓环网櫃了。这也使得電缆分支箱和高壓环网櫃的界限开始模糊了。

高壓环网櫃主要是为为實現双回路或多回路供電，以提高供電的可靠性。目前先進的高壓环网櫃可以做到配网自动化，實現遠距離操作。

高壓环网櫃的保護裝置

环网櫃微機保護裝置國內外同行多年應用經验基礎上，結合國內綜合自动化系統的實際特點，开發研制的集保護、監視、控制、通信等多種功能于一體的電力自动化高新技术産品，是構成智能化开關櫃的理想電器單元。該産品內置一个由二十多个标準保護程序構成的保護庫，具有对一次設備電壓電流模拟量和开關量的完整強大的采集功能（電流測量通过保護CT實現）。

由于环网櫃承受高壓，故要一款保護裝置要保護环网櫃。环网櫃使用微機保護裝置越来越盛行，由于环网櫃體積小，且造價低廉，故需有一款性價比較高且實用的微機保護裝置。

一般的高壓环网櫃，內部具有負荷开關+操作機構，带電顯示器，絕緣子，電流互感器，電壓互感器，真空斷路器，接地开關，避雷器，熔斷器，隔離开關，電缆故障指示器，電动操作機構，機械聯鎖，櫃內照明燈，電磁鎖等。

高壓环网櫃是将一組高壓开關設備安裝在鋼闆金屬櫃內或制成拼裝的间隔式环网供電單元的一組電气設備。环形网櫃的核心部分采用負载开關和熔斷器。本實用新型結構簡單，體積小，價格低廉，提高了電源參數和性能，供電安全。廣泛應用于城市居民區、高层建築、大型公共建築、工礦企業等負荷中心配電站和箱式變電站。
