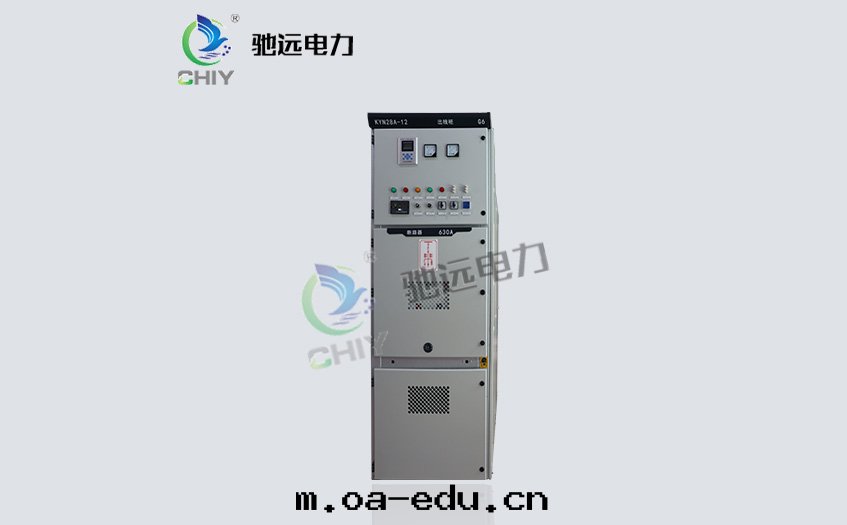

KYN28A高壓櫃

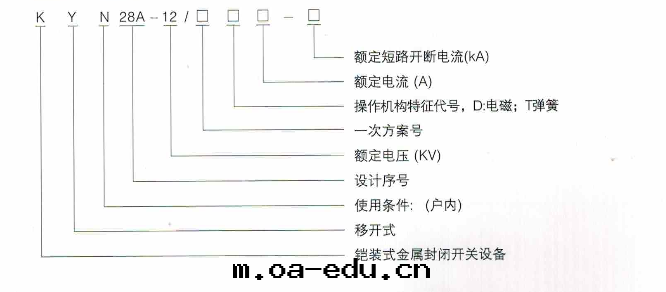

型号含義

开關設備技术參數

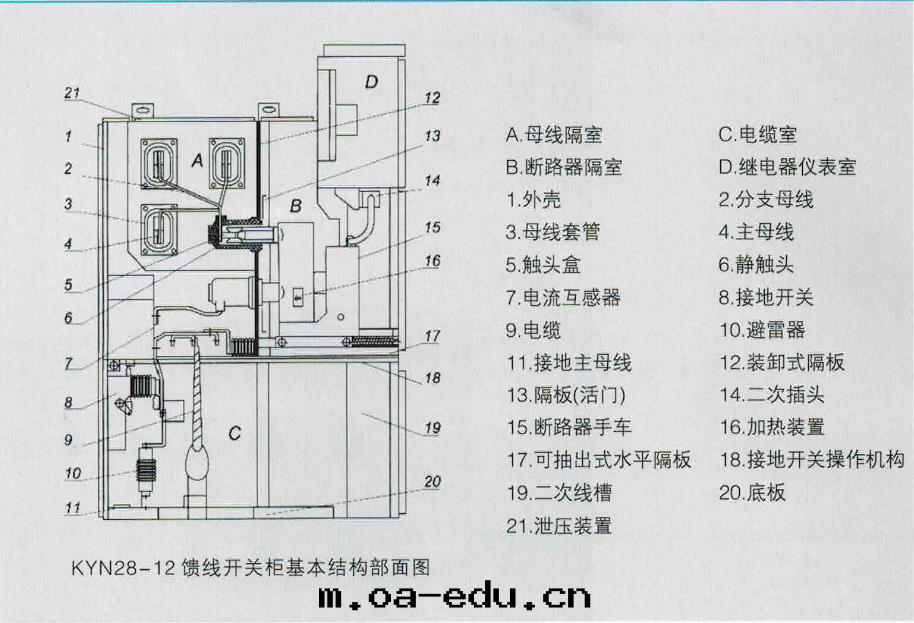

KYN28-12饋线开關櫃基本結構部面图

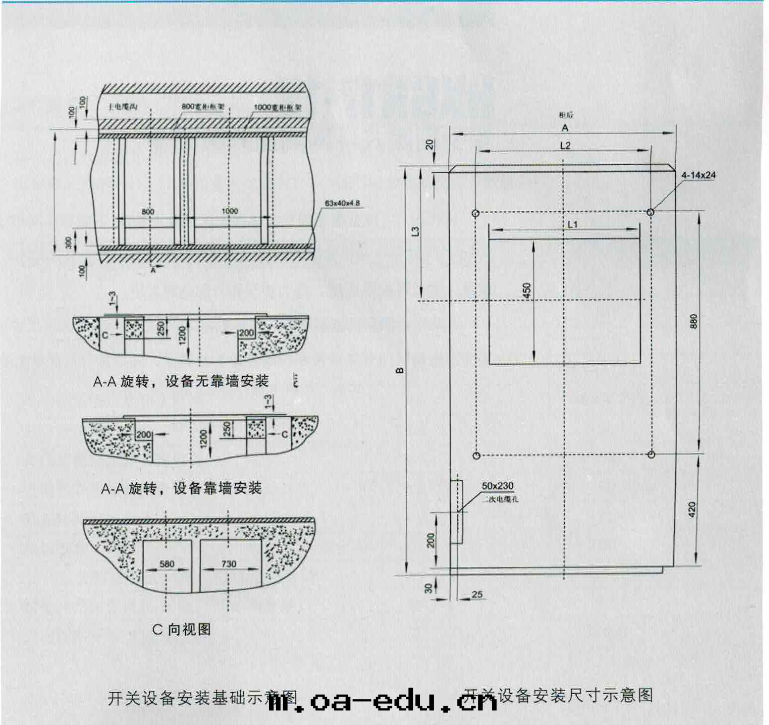

开關設備安裝基礎示意图

开關設備按GB3906-2006中的铠裝金屬封閉开關沒備而設計。整體是由櫃體和中置式可抽出部件（即手車）两大部分組成（見图1）。櫃體分四个單獨的隔室，外殼防護等級为IP4X，各小室和斷路器室門打开时防護等級为IP2X。具有架空進出线、電缆進出线及其它功能方案，經排列、組合後形成一套完整的配電系統裝置。本开關設備可以從正面進行安裝、調试和維護，因此它可以背靠背、組成双重排列和靠墙安裝，提高了开關設備的安全性、靈活性、減少了占地面積。

6.1外殼及其它

开關設備的主櫃架是選用進口敷鋁鋅薄鋼闆，經CNC機床加工，並采用多重折邊工艺，使整个櫃體不僅具有精度高、很強的抗腐蝕與抗氧化作用的優點，而且由于采用多重折邊工艺使櫃體比其它同類設備櫃體整體重量輕、機械強度高、外形美觀。櫃體采用組裝式結構，用拉鑰螺母和高強度的螺栓聯接而成，这樣使加工生産周期短、零部件通用性強、占地面積少，便于組織生産。

6.2手車

手車骨架也采用薄鋼闆經CNC機床加工後組裝而成。手車與櫃體絕緣配合，機械聯鎖安全、可靠、靈活。根據用途不同，手車分斷路器手車、電壓互感器手車、計量手車、隔離手車等。各類手車按模數，積木式變化，同規格手車可以百分之百自由互換。手車在櫃體內有斷开位置，试验位置和工作位置，每一位置都分别有定位裝置，以保證聯鎖可靠，必須按聯鎖防误操作程序進行操作。各種手車均采用螺母、丝杆搖动推進、退出，其操作輕便、靈活，适合于各種值班人員操作。当手車需要移开櫃體时，用一輛專用轉運車，就可以方便抽出，進行各種檢查、維護；而且采用中置式，整个小車體積小，檢查，維護极方便。

6.3隔室

开關設備主要電气元件都有其獨立的隔室，即：斷路器手車室、母线室、電缆室、继電器儀表室。各隔室间防護等級都达到IP2X；除继電器室外，其它三隔室都分别有其洩壓通道。由于采用了中置式形式，電缆室空间大大增加，因此設備可接多路電缆。

a.斷路器隔室

隔室两側安裝軌道，供手車15在櫃內由斷开位置、试验位置簧移动滑行至工作位置。静觸头盒6的隔闆13(活門）安裝在手車室的後壁後。当手車從斷开位置、试验位置移动劍工作位置过程中，上、下静觸头盒上的活門與手車聯动，同时自动打开；当反方向移动时活門則自动閉合，直至手車退至一定位置而完全覆蓋住静觸头盒，形成有效隔離。由于上、下活門可分别操作，在檢修时，可鎖定带電側的活門，從而保證檢修維護人員不觸及带電體。在斷路器室門關閉时，手車同樣能被操作，通过中門觀察窗，可以觀察隔室內手車所處分、合閘位置及顯示儲能狀況。

b.母线隔室

主母线4是單台拼接相互貫穿聯接。通过主母线2和静觸头盒固定。主母线和聯络母线为矩形截面的铜排，用于大電流負荷时采用双根母排拼成。支母线通过螺栓聯接于静觸头盒6和主母线，不需要其它支撐。对于特殊需要，母线可用热縮套管和聯接螺栓絕緣套和端帽覆蓋，相鄰櫃母线用套管3固定。这樣聯接母线间所保留的空气緩沖，在如果出現內部故障電弧时，能防止其熔化，套管3能有效把事故限制在本櫃內而不向其它櫃蔓延。

c.電缆隔室

开關設備采用中置式，因而電缆室空间較大。電流互感器7、接地开關8裝在隔室後壁上，避雷器10安裝于隔室後下部。将手車15和可抽出式水平隔闆17移开後，施工人員就能從下面進入櫃內安裝和維護。電缆室內的電缆連接導體，每相可並1~3根單芯電缆。必要时每相可並接6根單芯電缆，聯接電缆的櫃底配制开縫的可卸式非金屬封闆或不導磁金屬封闆，确保了施工方便。

d，继電器儀表室

继電器儀表室可安裝继電保護元件、儀表、带電監察指示器，以及特殊要求的二次設備控制线路敷設在足夠空间的线槽內，並有金屬蓋闆，可使二次线與高壓室隔離。其左側线槽是为控制小线的引進和引出預留的，开關櫃自身內部的小线敷設在右側，在继電器儀表室的頂闆上還留有便于施工的小母线穿越孔。接线时，儀表室頂蓋闆可供翻轉，便于小母线的安裝。

6.4防止误操作聯鎖裝置

开關設備內裝有安全可靠的聯鎖裝置，完全滿足”五防”的要求。

a.儀表室門上裝有提示性的按鈕或者KK型轉換开關，以防止误合、误分斷路器。

b.斷路器手車在试验或工作位置时，斷路器才能進行合分操作，而且在斷路器合閘後，手車無法移动，防止了带負荷误推拉斷路器。

c.僅当接地开關處在分閘位置时，斷路器手車才能從斷开、试验位置移至工作位置。僅当斷路器手車處于试验、斷开位置时，接地开關。才能進行合閘操作（接地开關可带電壓顯示裝置）。这樣實現了防止带電误合接地开關，同时防止了接地开關處在閉合位置时分閘斷路器。

d.接地开關處于分閘位置时，下門及後門都無法打开，防止了误入带電间隔。

e.斷路器手車确實在试验或工作位置，而沒有控制電壓时，僅能手动分閘，不能合閘。

f.斷路器手車在工作位置时，二次插头被鎖定不能拔除。

g.各櫃體可裝電气聯鎖。

本开關設備還可以在接地开關操作機構上加裝電磁鎖鎖定裝置以提高可靠性，其訂貨按用戶的需求選擇。

6.5洩壓裝置

在斷路器手車室，母线室和電缆室的上方均設有洩壓裝置，当斷路器或母线發生內部故障電弧时，伴随電弧的出現，开關櫃內部气壓升高，裝設在門上的特殊密封圈把前面封閉起来。頂部裝備的洩壓金屬闆将被自动打开，釋放壓力和排洩气體，以确保操作人員和开關櫃的安全。

6.6二次插头與手車的位置聯鎖

开關沒備上的二次线與斷路器手車的二次线的聯络是通过手动二次航空插头来實現的。二次插头的动觸头通过一个尼龍波紋伸縮管與斷路器手車相聯，二次静觸头座裝設在开關櫃手車室的右上方。斷路器手車只有在试验、斷开位置时，才能插上和解除二次插头。斷路器手車處于工作位置时由于機械聯鎖作用，二次插头被鎖定，不能被解除。由于斷路器手車的合閘機構被電磁铁鎖定，斷路器手車在二次插头未接通之前僅能進行分閘，而無法使其合閘。

6.7带電顯示裝置

如果用戶有需求时，开關櫃內可設有檢測一次回路運行的可選件即带電顯示裝置。該裝置由高壓傳感器和可攜带式顯示器两單元組成，經用戶外接導電线連接为一體。該裝置不但可以提示高壓回路通電狀況，而且還可以與電磁鎖配合，實現強制閉鎖，接地开關手柄、网門，达到防止带電關合接地开關、防止误入带電间隔，從而提高配套産品的防误性能。

6.8防止凝露和腐蝕

为了防止在高湿度或温度變化較大的气候环境中産生凝露带来之危險，在斷路器室和電缆室內分别裝設加热器，以便在上述环境之中使用时防止凝露發生。

6.9接地裝置

在電缆室內單獨設立有5×40mm2的接地铜排能貫通相鄰的开關櫃，並與櫃體良好接觸。此接地排供直接接地之元器件使用。同时由于整个櫃體用敷鋁鋅闆相拼聯，这樣使整个櫃體都處在良好接地狀态之中，确保運行操作人員觸及櫃體安全。

正常使用条件

1周圍空气温度：上限+40℃，下限-10℃；

2相对湿度：日平均不大于95%，月平均值不大于90%。

3海拔高度：不超过1000m；

4地震烈度不超过8度；

5無火災，爆炸危險、嚴重污穢、化學腐蝕及劇烈振动的场合。

当使用条件超山上述範圍时，應由用戶與我公司協商，确定允許範圍及技术措施。

注：①相对温度大于70?應接通電加热器。

②凡海拔高度超过1000m的地方，按JB/Z102-71規定處理。

KYN28A-12铠裝中置式交流金屬封閉开關設備（以下簡稱开關櫃），是我公司在吸收國內外先進制造技术的基礎上自行設計开發的新型産品，可取代各種老型的金屬封閉开關設備。

KYN28A-12铠裝中置式金屬封閉开關設備适用于3.6-12KV三相交流50Hz電网，作为接受和分配電能，並对電路實行控制、監測和保護之用。可用于單母线、單母线分段系統或双母线系統。开關設備符合IEC298《額定電壓IkV以上52kV及以下交流金屬封閉开關設備和控制設備》、IEC694《高壓开關和控制設備共用条款》，我國GB3906《3-36KV交流金屬封閉开關設備》及DL404《戶內交流高壓开關櫃訂貨条件》，德國DIN.VDE0670《額定電壓IKV以上的交流开關設備》等标準的要求。並具有完善、可靠的防误操作功能。
