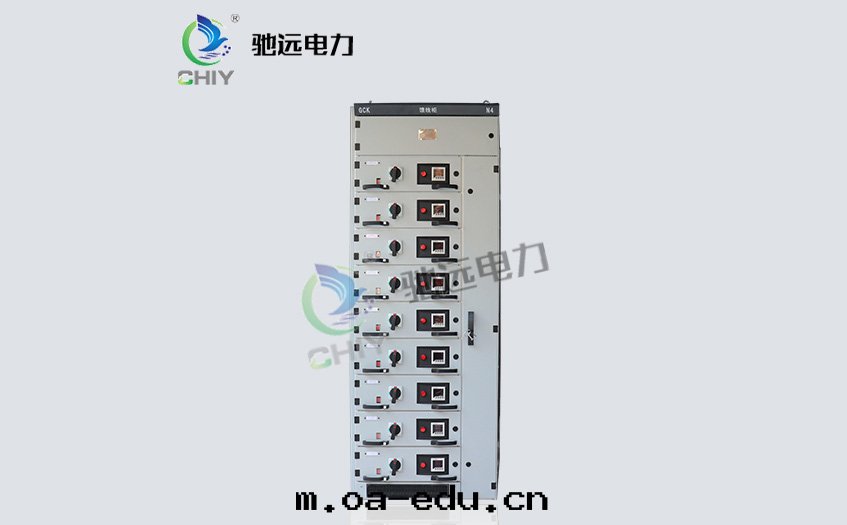

低壓抽屜櫃 GCK

本系列産品的基本櫃架为組合裝配式結構， 櫃架的全部結構部件通过螺釘紧固互相連接成基本框架， 再接需要加上門、擋闆、隔闆、抽屜、安裝支架以及母线和電器組件等零件， 組裝成一台完整的开關櫃， 本櫃有下列特點：

1、框架采用异形鋼材，利用三維闆定位，螺栓連接無焊接結構，從而避免焊接變形和應用，提高了安裝精度；

2、框架及零部件安裝孔按模數E=25mm變化；

3、內部結構件采用鍍铮處理。外部經酸洗和磷化處理後，采用静電环氧粉末噴塗；

4、在动力中心（PC）進线櫃內，頂部为水平母线區域， 水平母线區域下部为斷路器室，斷路器可配置國産的DW15C, ME等
系列， 也可根據用戶需要配置國外電气公司生産的各種斷路器， 如： ABB公司生産的F系列斷路器， 以及智能化斷路器等；

5、與垂直面斜不超过5度；

6、本産品适合以下温度運輸儲存： ，25℃－＋55℃，在短时间內（不超过24h問＝超过＋70℃。

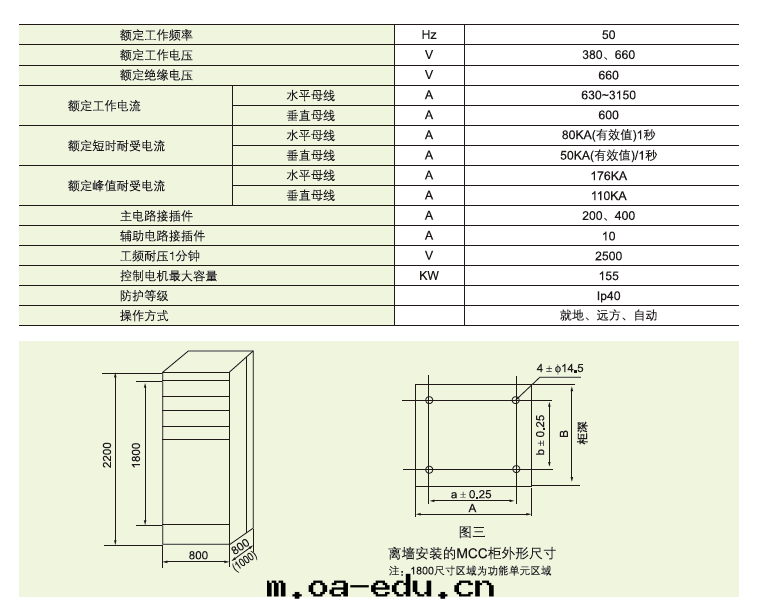

GCK(GCL）低壓抽出式开關櫃由动力配電中心（PC）櫃和電动機控制中心（MCC）二部分組成， 适用于發電厂、 變電站、 工礦企業等電力用戶作为交流50Hz，最大工作電壓至660V，最大工作電流至3150A的配電系統中，作为动力配電、 電动機控制及照明等配電設備的電路轉換分配控制之用。
本系列産品具有分斷能力高， 动热穩定性能好， 結構先進、 合理、 電气方案切合實際，系列性、 通用性強，各種方案單元任意組合， 一台櫃體所容纳的回路較多， 节省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。

本産品符合IEC439标準，也符合GB7251.1-1997《低壓成套开關設備和控制設備》國家标準。
