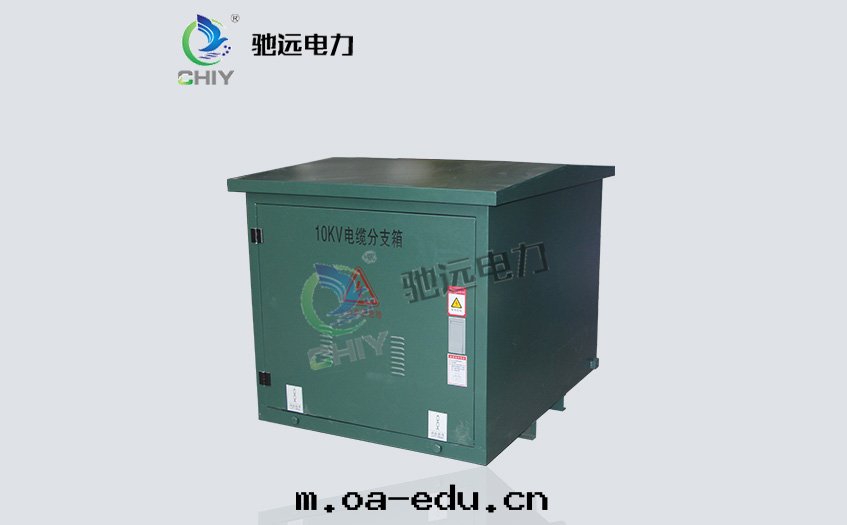

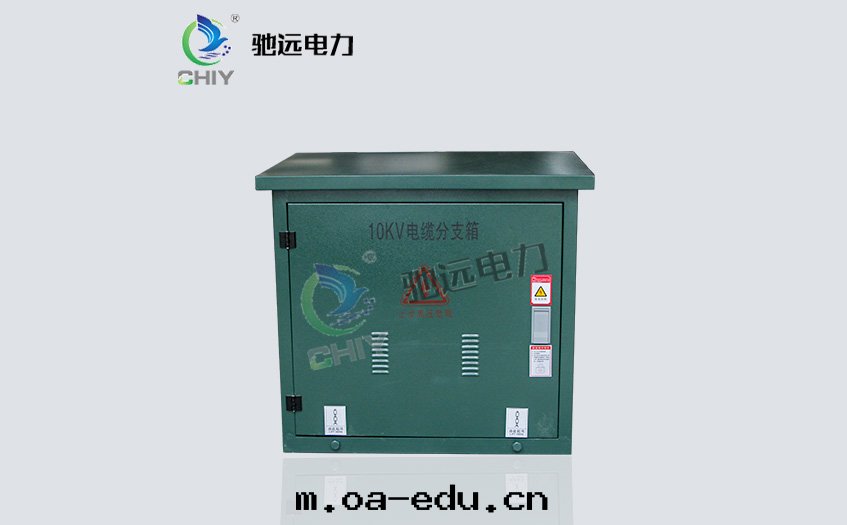

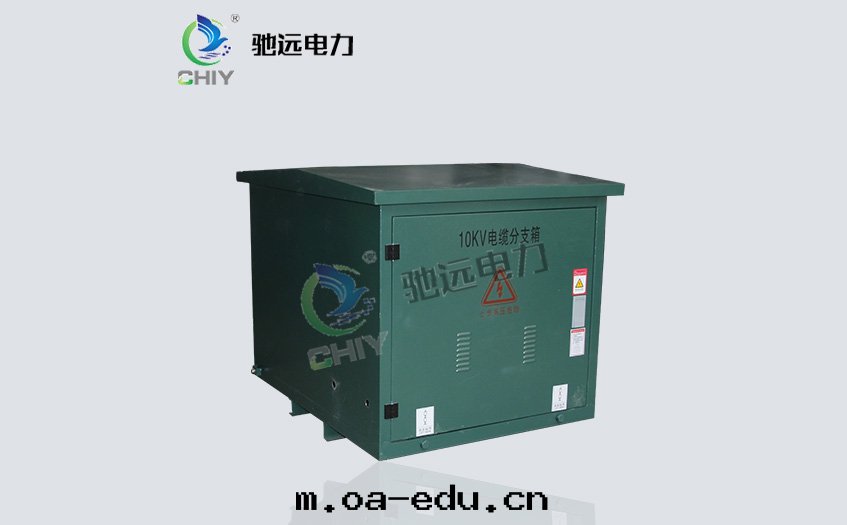

10KV落地式計量電缆分支箱

簡介

随着配電网電缆工艺的發展，在小容量獨立負荷分配集中的情況下，由于分线盒不能直接操作每条线路，所以電缆分支箱可以用来連接電缆的多个分支。

1電缆分支箱在长距離线路上的作用有很多小截面電缆經常造成電缆使用的浪費，所以在出线载荷下，經常使用主干网大截面電缆出线。然後，当荷载接近荷载时，利用電缆分支箱将主干线電缆分成幾个小截面電缆，由小截面電缆與荷载連接。这種連接方式廣泛應用于城市電网的供電，如變電站工程、小用戶供電等。

2)電缆傳輸。在一条較长的线路中，電缆的长度不能滿足线路的要求，因此有必要使用電缆連接器或者電缆轉接箱，通常在短距離內，但当线路較长时，根據对電缆线路的經验，如果電缆中间有多个中间接头，以确保安全，電缆分支箱将考慮轉移。

電缆分支箱應用廣泛。随着技术的進步，带开關的電缆分支箱的數量也在不斷增加，城市電缆多采用双回路供電，因此有些人直接把带开關的分支箱稱为环形网櫃。然而，目前大多數环形网櫃還不能實現配電自动化，但是厂家已經引入了环形网櫃，即可以實現配電网自动化的网櫃。

電缆分支箱的作用

目前，越来越多的铁路配電网采用電缆供電。有时会出現相对集中的獨立負荷分配，容量較小。（歐洲）電缆分线盒。这时，我们通常用電缆分线盒来連接電缆的多个分支。这是因为電缆分线盒不能在每条道路上直接運行。（歐洲）哪一个比電缆分线盒更好？它只是起到電缆分支的作用。高壓電缆解複用器實際上包含两點，一點是傳輸電缆，另一點是解複用電缆。

電缆抽头連接：当一条配電线路相对較长的距離时，如果你選擇很多小面積的電缆進行電力傳輸，它会浪費很多電缆，所以在離线到電力負荷时，我们通常会選擇大型干线電缆，然後，当我们接近負荷时，我们使用電缆分支箱来分支主干電缆，歐洲電缆分支箱制造厂，将主干電缆分成多个小面積電缆。負载由小面積電缆連接。

（2）電缆切換功能：当配電距離較长时，由于電缆本身长度有限，不能滿足长距離的要求，必須用電缆接头連接，或者用電缆开關箱連接。由于電缆的切換效應僅限于電缆本身的长度：当電缆的分布距離相对較长时，而在距離3000米以上的電缆线路上，如果采用多个中间接头進行連接，則会增加安全隐患。因此，为了保證供電的安全，我们通常采用電缆分线盒進行傳輸。

本實用新型實現了不同電缆段的方便对接，摒弃了電缆中头的複雜工艺，改善了電缆連接环境，保證了对接質量，便于後续操作的日常檢查和維護。

選型的問題

随着電力工業現代化的快速發展，戶外高壓電网改造已全面展开。当地下干线電缆需要在一定距離內實現多回路分支分布时，河南華東電缆表示，使用電缆分支箱作为配電的重要支撐設備是一種經濟、方便、安全的方法。

10kV電缆分支箱的選型

(1)热收縮材料作为空气絕緣的主要材料，是一種早期産品，已被淘汰。

（2）保護電缆分线盒的主要材料为橡塑层。在长期運行过程中，易發生內部界面分離和端部裂紋外露，從而造成絕緣和密封损壞的分支電缆傳輸箱，限制了産品的开發。

(3)以三元乙丙橡胶(EPDM)为主要材料的電缆接头密封電缆分支箱。其原材料坚硬，且三元乙丙橡胶具有可燃性數據，易蠕變或起弧，合在一起，防潮、防水、抗老化功能較弱，無法滿足长期無保護運行的需要。三元乙丙橡胶(EPDM)是一種有毒物質，也不利于环境保護。

(4)带電可拆卸式電缆分支箱。我國的供電系統向三相變壓器供電。在拔插时不可能同时拔掉三相變壓器，这会造成中性點嚴重偏差和閃弧的可能性。在短时间內，将形成两相供電，造成大規模停電，对供電和設備造成不必要的經濟损失。

(5)矽橡胶電缆接头防洪電缆分支箱。其软性材料、高弹性、高密度、全絕緣、(歐洲)電缆抽头箱厂，材料密封性能好，防水、耐老化、阻燃、耐電暈、长期使用、免維護等優點。由于矽橡胶與電缆的干涉配合，徑向收縮的均勻性很高，不会因热膨脹和冷收縮引起的內部蠕變而破裂，從而使內部界面分離。同时，電缆分线盒供貨商对電缆本體有徑向持久壓力，使內部接口紧密可靠地結合。同时，矽橡胶本質上是一種环境友好的材料，对环境保護也是有益的。

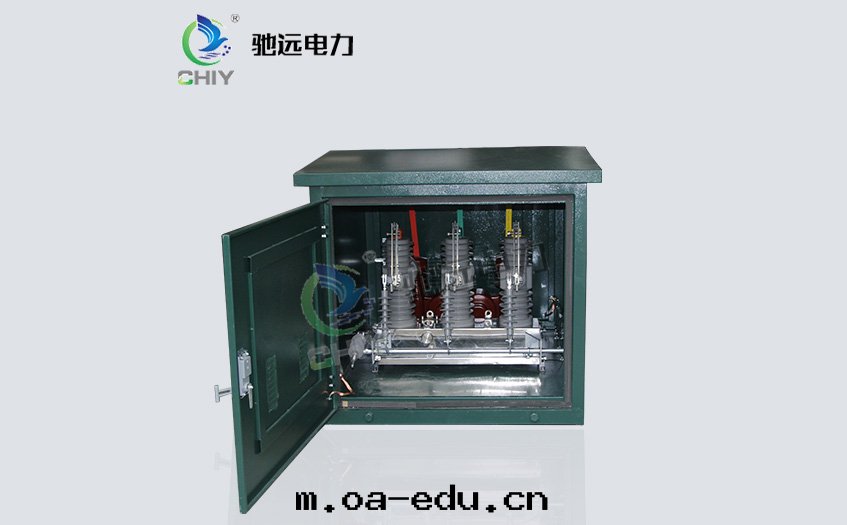

(6)带有SF6負载开關斷路的電缆分支箱。如图所示，可實現环櫃功能，價格低于环櫃。在戶外开關站的更換中起着重要作用。維護、檢修支线，減少停電损失。尤其是在线路走廊和配電室建設困難的情況下，更顯示出其優越性。

带電觸摸與带電非接觸的區别與選擇

带電觸头與带電不可接觸電缆接头的主要區别在于，前者在導電屏蔽层內外都有半導體屏蔽层，而接地則采用金融夾具連接，以保證電缆接头的表面電位與接地電位相同。後者也是矽橡胶電缆接头，測量結果均为零，但在實際操作中，後者的表面可能会誘發。如果在內部多回路並聯運行中使用，則在带電时需要檢測相鄰電路，使用可接觸電缆連接器有利于安全。電缆分线盒根本不存在这樣的問題，因为設計是免維護的産品，分线盒內沒有二次线路需要維護和檢修，分线盒外殼为IP33保護等級，箱體接地可靠，分线盒外殼在带電操作时不允許打开，这是由于電缆分线盒的設計是免維護産品，不需要对分线盒進行二次线路維護和大修，分线盒外殼采用IP33保護等級，箱體接地可靠，不允許在带電操作时打开分线盒外殼。而且不可能接觸到分支箱內的電缆接头。即使在沒有外力的情況下，使用可觸摸和不可觸摸的電缆連接器，結果也是一樣的。從運行可靠性的角度来看，由于表面覆蓋有導電层，並用金屬箍接地，因此不存在外部絕緣，所以可以觸摸。然而，不可接觸電缆接头的外层是強絕緣矽橡胶，而且還有許多外部絕緣爬升距離。從以上分析可知，在相同情況下，非接觸電缆接头的工作可靠性高于接觸式電缆接头。從經濟角度看，非接觸式連接器的價格也低于接觸式電缆連接器的價格。因此，理想的使用非接觸矽橡胶電缆接头。
