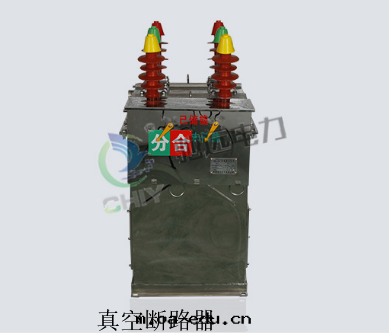

真空斷路器的原理及結構

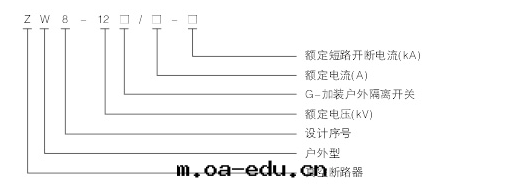

真空斷路器生産厂家对真空斷路器的生産是相当的複雜的。根據使用条件，可分为室內型（znx**）和室外型（zwx**）。

該機構为電能儲存、電开關斷开、具有手动功能。整个結構由开關弹簧、儲能系統、过流釋放、开關线圈、手动开關系統、輔助开關、儲能指示等部件組成。

真空斷路器利用高真空電流通过零，等離子體迅速擴散和熄滅電弧，达到切斷電流的目的。

动作原理

儲能过程：当儲能電機14通電时，電機驅动偏心輪轉动，輥子10和連接闆7通过抵靠在偏心輪上的輥子10擺动，推动儲能棘爪6擺动。棘輪11旋轉，並且当棘輪11上的銷抵靠儲能襯套32的闆时，两者一起移动以伸长懸挂在儲能襯套32上的閉合弹簧21。儲能套32通过定位銷13固定，保持儲能狀态。同时，儲能襯套32的臂推动行程开關5，切斷儲能電機14的電源。儲能爪擡起，棘輪可靠斷开。

閉合操作过程：当機構接收到閉合信号（开關斷开，儲能）时，閉合電磁铁15的铁心向下吸，定位器向13个方向逆时針方向拉动，儲能保持，t閉合弹簧21驅动儲能套筒32逆时針旋轉，凸輪壓力驅动套筒30。驅动連接闆29和搖臂27移动，使搖臂27固定半軸25，機構處于關閉狀态。此时，聯动裝置28将定位部件鎖紧，使定位牛不能逆时針旋轉，從而达到聯动機構的目的，保證機構不能在關閉位置關閉。

开啟操作过程：斷路器關閉後，开口電磁铁連接到信号上，吸引铁芯，打开釋放機構19中的引射杆向上移动，使脫扣器軸16旋轉，引射棒18向上移动，彎曲闆26向上移动，半軸25逆时針方向旋轉。半軸25和搖臂27被扣住，斷路器在开口弹簧的作用下打开。
